在半导体制造的纳米尺度 “雕刻” 工艺中,晶圆作为核心载体,其表面洁净度直接决定芯片良率与可靠性。从亚微米颗粒到痕量金属离子,从可迁移离子到空气分子污染,各类污染物都可能通过复杂路径侵袭晶圆,引发电路缺陷、性能衰减等问题。在这一精密防控体系中,防静电服绝非普通工装,而是针对人员这一重要污染源的核心防护装备,通过 “防尘 + 防静电 + 防离子迁移” 的多重功效,成为污染防控链上不可或缺的关键环节。
人,是洁净室最大的污染源。
人员是晶圆污染的主要源头之一,这一结论已被众多制造与检测资料证实。洁净室内,人体代谢产生的皮屑、毛发,衣物摩擦脱落的纤维微粒,甚至汗液中含有的钠、钾等可迁移离子,都可能成为威胁晶圆的 “隐形杀手”。防静电服采用特殊洁净面料与织造工艺,从材质源头减少纤维脱落:其面料经过防静电处理与洁净度检测,避免普通衣物摩擦产生的微米级纤维进入空气中;致密的织造结构能有效阻挡皮屑、毛发等固体污染物外泄,配合配套的洁净帽、口罩、手套与鞋套,形成全包裹式闭环防护,彻底杜绝人体裸露部位与晶圆环境的直接接触。严格的洁净服穿戴规范(Gowning)看似繁琐,实则是切断人体颗粒污染的底层工程手段 —— 从穿戴顺序到松紧调节,每一个细节都在减少污染物释放,与动作规范、节拍管理共同构成人员污染控制的核心体系。
静电吸附是颗粒污染沉积的重要推手,这一问题在纳米尺度制程中尤为突出。晶圆搬运、材料摩擦、设备运转过程中产生的静电场,会显著增强颗粒吸附能力,使空气中的微粒不再是 “飘过来”,而是被主动 “吸” 到晶圆或载具表面,即便不发生静电放电(ESD),也可能造成不可逆的污染。防静电服的核心优势之一便是破解这一难题:其面料中植入的导电纤维能构建静电导出通道,将人体活动产生的静电快速传导至地面,避免静电积累形成强吸附场。这一设计完美契合半导体制造中 “粒子控制与静电管理并重” 的工程逻辑,从机理上阻断了静电引发的颗粒二次污染,尤其在晶圆搬运、FOUP 载具操作等高频接触场景中,能有效减少机械手、装载口等设备与人体静电交互产生的污染风险。
在先进制程中,晶圆表面常处于高活性状态 —— 刚去除氧化层的硅表面、新沉积的金属薄膜表面,都极易与极低浓度的污染物发生吸附或化学反应。此时,防静电服的全包裹防护更显关键:它不仅能阻挡固体颗粒,还能避免汗液中的离子污染物直接接触晶圆或工艺环境。离子污染的典型危害在于 “可迁移性”,钠、钾等离子在电场、湿度作用下会在介质层中移动,引发电学不稳定或栅氧可靠性问题,而防静电服的密封设计能有效隔离人体汗液与工艺区域,减少离子污染的引入路径。尤其在光刻、CMP、湿法清洗等关键工序,这些工序本身易产生聚合物残留、磨料颗粒或化学副产物,防静电服能防止人员污染与工艺污染叠加,避免形成 “颗粒 + 有机残留 + 金属离子” 的复合污染,这类复合污染往往更难清除,会对后续工序造成连锁影响。
防静电服规范穿戴才能确保最大效果。

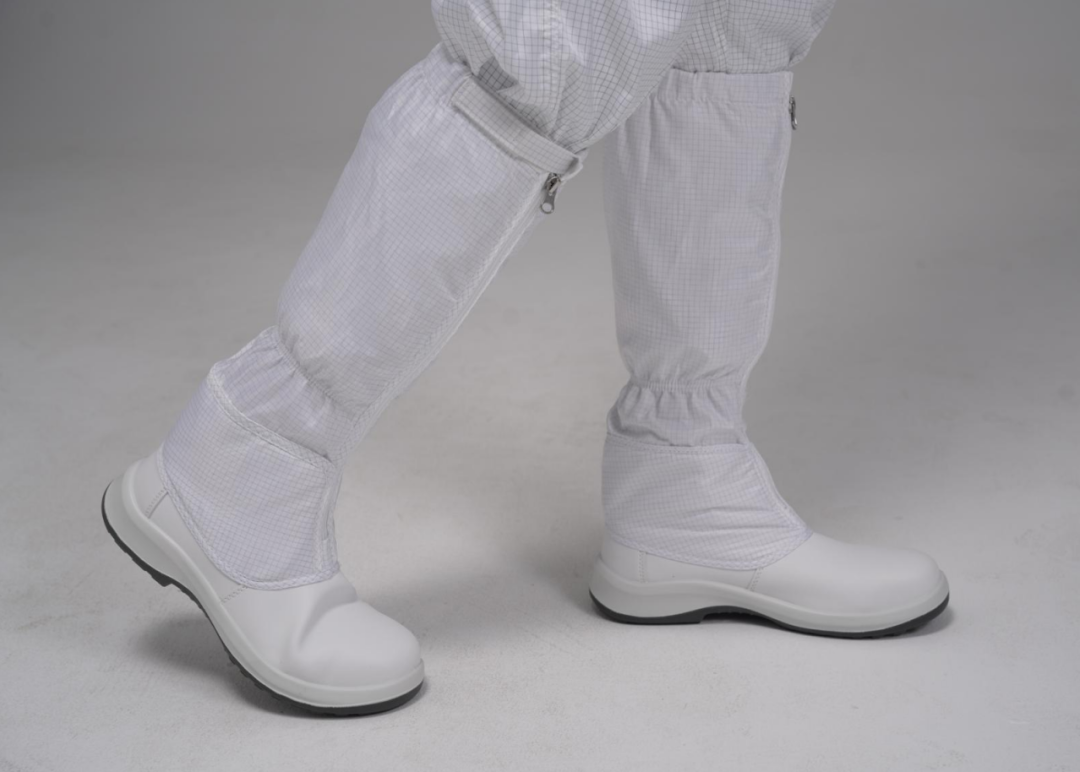

防静电服的防护效果并非一成不变,其有效性高度依赖科学的选用与管理。在材质选择上,需根据洁净室等级与工序需求,选用符合 SEMI 相关标准的防静电面料,确保面料无微粒脱落、无化学析出,避免因面料本身成为新的污染源;在穿戴规范上,必须确保全身无裸露部位,帽子包裹全部发丝、口罩贴合面部、手套覆盖手腕、鞋套包裹鞋面,杜绝防护漏洞;在日常维护中,需定期对防静电服进行清洁、检测,包括防静电性能测试、洁净度验证,及时更换破损、老化的服装,避免因面料破损导致皮屑、纤维外泄。此外,防静电服的防护效果还需与洁净室整体环境控制相配合:通过调节温湿度减少面料摩擦起尘与静电产生,搭配空气净化系统快速清除少量泄漏的微粒,形成 “个体防护 + 环境净化” 的协同防控体系。
在 FOUP 载具流转、晶圆检测等场景中,防静电服的防护价值进一步延伸。FOUP 作为晶圆的 “移动家”,其内部环境洁净度直接影响晶圆安全,人员穿着防静电服操作时,可减少人体与载具接触产生的颗粒污染,避免载具吸附人体释放的有机分子或离子,进而降低 “FOUP 携带” 污染的扩散风险。在光刻等对分子污染敏感的工序中,防静电服能防止人体释放的胺类气体等进入工艺环境,避免这类气体改变光刻化学反应窗口,确保光刻胶反应精度,减少显影缺陷与线宽漂移。而在 CMP 工序中,该工序本身存在磨料团聚、刮伤等颗粒风险,防静电服可避免人员污染与工艺颗粒叠加,降低复合缺陷的产生概率。
半导体制造的洁净之道,本质是对每一个微小不确定性的精准驯服。防静电服虽只是庞大防护体系中的一个环节,却直接瞄准人员这一高频风险点,通过材质创新与规范管理,实现了 “防尘、防静电、防离子” 的多重防护。在制程不断向更先进节点演进、污染控制要求日益严苛的今天,防静电服的规范使用与精细化管理,不仅是减少晶圆污染的直接手段,更是半导体行业 “于细微处求极致” 的制造理念的体现。它用一件 “战袍” 为晶圆构建起第一道人体防护屏障,与 UPW 系统、AMC 监测设备、FOUP 净化技术等共同发力,守护着纳米尺度下的制造精度,为芯片良率的稳定提升筑牢基础。
