防静电服如何保障芯片封装测试的安全

2026-01-29 Carrie 27

在现代化半导体封装测试车间里，一切似乎都在有序进行。身穿白色连体服的工程师们正在精密设备前操作，价值不菲的芯片在测试机台上闪烁运行。然而，在这个看似平静的环境中，潜藏着一个肉眼无法察觉的威胁——静电。这种在日常生活中几乎被忽略的现象，在半导体封装测试环节中，却足以在瞬间摧毁价值数千美元的精密芯片。而工程师们身上穿着的特殊服装，正是抵御这一隐形威胁的第一道防线。

防静电服远非普通工作服那么简单，它是基于尖端材料科学和静电工程学原理设计的专业防护装备。本文将深入探讨这一关键防护设备在封装测试环节中的多重作用，揭示其背后的科学原理以及实际应用中的重要性。

静电的破坏力与封装测试的脆弱性

要理解防静电服的重要性，首先必须认识到静电对现代微电子器件的致命影响。当一个人在地毯上行走后触摸门把手时，那种轻微的触电感可能只有几千伏的静电放电，这对人体几乎无害。但对于现代芯片而言，即使是100伏的静电放电也可能造成永久性损伤。

在封装测试环节，芯片已经完成了前道工艺的复杂制造过程，形成了极其精细的微结构。这些结构中的晶体管栅极氧化层厚度仅有几个原子直径，金属互连线宽度比人类头发丝还要细数百倍。如此精密的结构对静电异常敏感。据统计，静电放电导致的半导体产品损失约占行业总损失的8-33%，每年全球范围内因此造成的经济损失高达数十亿美元。

封装测试环境的特殊性加剧了静电风险。与前端制造相比，这一阶段的人员活动更加频繁，工程师需要直接接触、安装和测试芯片。每一次接触都可能成为静电放电的通道。此外，测试设备本身、工作台面、工具乃至空气中的微粒，都可能积累或携带静电电荷。而人体恰恰是封装测试环境中最大的静电产生源——简单的起身动作就能产生超过10,000伏的静电电压。

防静电服的多重防护机制

防静电服通过多层次的科学设计，为封装测试环境提供了全面的静电防护。这些作用机制既相互独立又相辅相成，构成了一个完整的防护体系。

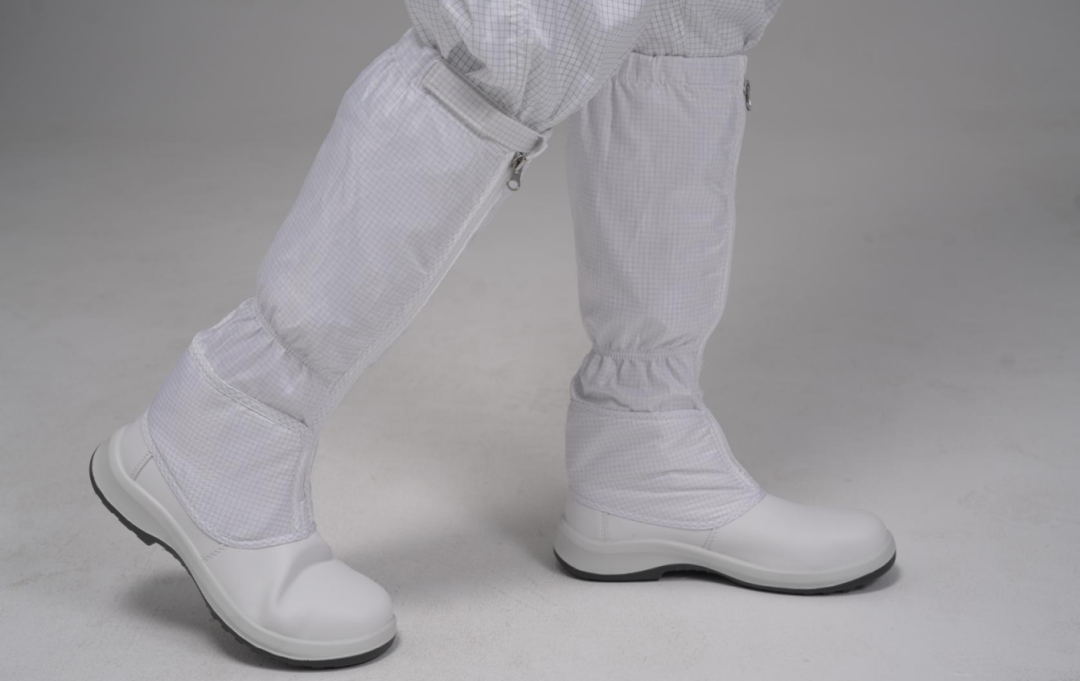

静电耗散与接地导引是防静电服最基本也是最核心的功能，通常采用特殊的导电纤维或掺有导电材料的织物制成，这些材料既不是良导体（如金属），也不是绝缘体（如普通塑料），而是具有特定电阻范围的“静电耗散材料”。当静电电荷在人体表面积累时，防静电服提供的导电网络能够将这些电荷均匀分布，并通过与服装连接的接地系统（通常是手腕带或导电鞋与接地地板连接）平缓地释放到大地中。这种平缓释放是关键所在——它避免了电荷的突然放电，那种突然放电正是破坏芯片的元凶。

与简单的导电材料不同，防静电服的电阻被精确控制在10^5至10^9欧姆之间。这一特定范围确保了电荷能够以安全速度消散：速度足够快以防止电荷积累达到危险水平，但又足够慢以避免形成破坏性的快速放电电流。这种精确控制体现了材料科学与静电工程学的完美结合。

洁净环境保护是防静电服另一项常被忽视却至关重要的功能。封装测试环境通常要求极高的空气洁净度，因为即使是最微小的尘埃粒子也可能导致芯片短路或性能下降。普通服装在使用过程中会因摩擦产生大量亚微米级颗粒物和纤维碎屑，成为洁净室的主要污染源。而防静电服采用特殊编织工艺和低发尘材料，极大地减少了微粒脱落。此外，防静电特性还消除了服装表面因静电吸附环境微粒的“二次污染”效应——没有静电，尘埃就不易附着在服装表面并随后脱落污染工作区。

静电屏蔽效应为敏感器件提供了又一层保护。高质量的防静电服采用多层结构设计，外层往往含有金属纤维或碳基导电材料，形成一种“法拉第笼”效应。这种结构能够有效减弱外部静电场对服装内部及人体的影响，同时阻止人体产生的静电场向外辐射。当工程师靠近但不直接接触敏感芯片时，这一屏蔽层能够显著降低静电感应造成的潜在损伤。尤其是在操作高敏感性器件时，这种屏蔽作用显得尤为重要。

从实验室到生产线：防静电服的实际应用

理论上的防护机制需要在实践中得到恰当应用才能发挥最大效能。在封装测试环境中，防静电服的选择和使用需要综合考虑多种因素。

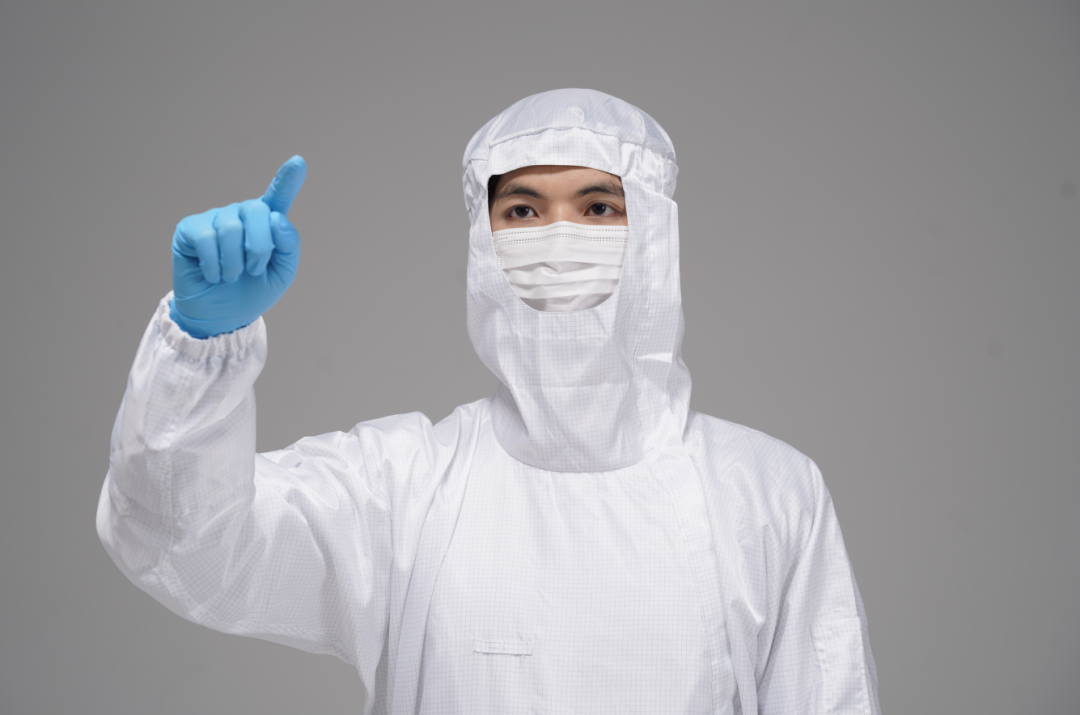

不同封装测试区域根据处理器件的敏感度等级和洁净度要求，需要不同级别的防护服装。例如，在最终测试区域，工程师可能穿着全身式、具有完全屏蔽功能的防静电服，而在封装前段区域，大褂式防静电服可能就已足够。这种分层防护策略既确保了关键环节的最高防护，又避免了不必要的成本支出。

值得注意的是，防静电服并非孤立发挥作用，而是集成在更广泛的静电防护系统中。这一系统包括防静电工作台面、导电地板、离子风机、静电监测设备以及严格的接地网络。防静电服通过与手腕带或导电鞋连接，融入整个接地系统，确保人体始终与设备、工作台保持相同的电势，防止电势差导致的放电。
